Đặc tính cốt thép và bê tông trong xây dựng

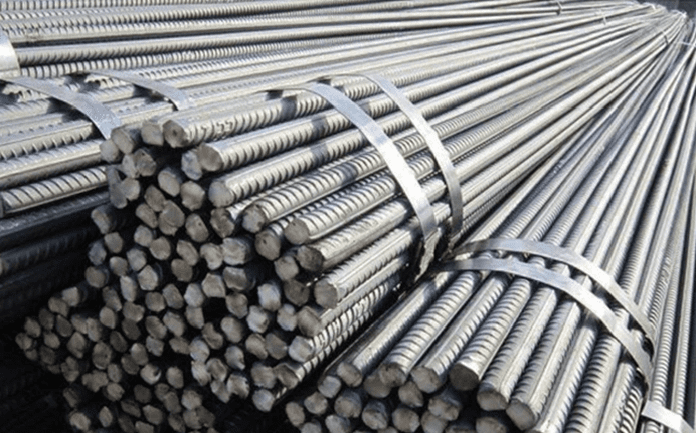

I. VẬT LIỆU THÉP

1. Cường độ tính toán gốc của cốt thép Việt Nam (kg/cm²)

Stt	Nhóm cốt thép Theo tiêu chuẩn VN	Loại cường độ
		Chịu kéo Ra	Chịu nén R’a	Khi tính cốt đai, cốt xiên Rax
1	CI	2000	2000	1600
2	CII	2600	2600	1800
3	CIII	3400	3400	2300



Trị số trong bảng nhân với hệ số điều kiện làm việc m_a.

Trong điều kiện bình thường m_a = 1



2. Tính chất cơ học của thép Việt Nam theo tiêu chuẩn TCVN 1651-1985

Stt	Nhóm cốt thép	Đường kính cốt thép mm	Giới hạn chảy daN/cm2	Cường độ cực hạn daN/cm2	Độ dăn dài Tương đối %	Thí nghiệm uốn nguội c : độ dày trục uốn d : đk cốt thép
			Không nhỏ hơn			Đk uốn	Góc uốn
1	C I	6 – 40	2200	3800	25	C = 0,5d	180o
2	C II	10 – 40	3000	5000	19	C = 3,0d	180o
3	C III	6 – 40	4000	6000	14	C = 3,0d	90o
4	C IV	10 – 32	6000	9000	6	C = 5,0d	45o



3. Tính chất cơ học của thép Liên Xô (cũ) theo tiêu chuẩn GOST 5781-1975

Stt	Nhóm Cốt thép	Đường kính cốt thép mm	Giới hạn chảy daN/cm2	Cường độ cực hạn daN/cm2	Độ dăn dài Tương đối %	Thí nghiệm uốn nguội c : độ dày trục uốn d : đk cốt thép
			Không nhỏ hơn			Đk uốn	Góc uốn
1	A I	6 – 22	2400	3800	25	C = 0,5d	180o
2	A II	10 – 32	3000	5000	19	C = 3,0d	180o
3	A III	6 – 40	4000	6000	14	C = 3,0d	90o
4	A IV	10 – 32	6000	9000	6	C = 5,0d	45o



4. Cường độ tính toán của thép hình Nga (kg/cm²)

Stt	Loại cường độ	Ký hiệu	Thép các bon
			CT3	CT5
1	Kéo, nén, uốn	R	2100	2300
2	Cắt	Rc	1300	1400
3	Ép mặt	Rem	3200	3400



5. Cường độ tính toán của đường hàn R^h(kg/cm²)

Stt	Loại đường hàn	Loại cường độ ( hàn thủ công )	Ký hiệu	Cường độ tính toán của đường hàn : kết cấu bằng thép CT3 que hàn E42
I	Hàn đối đầu	Nén	Rhn	2100
.	.	Kéo	Rhk	1800
.	.	Cắt	Rhc	1300
.	.	.	.	.
II	Hàn góc	Nén, kéo, cắt	Rhg	1500



II. VẬT LIỆU BÊ TÔNG

1. Cường độ tính toán gốc và mô đun đàn hồi của bê tông (kg/cm²)

Stt	Loại cường độ	Mác bê tông
		150	200	250	300	350	400	500
1	Cường độ chịu nén Rn	65	90	110	130	155	170	215
2	Cường độ chịu kéo Rk	6	7,5	8,8	10	11	12	13,5
3	Mô đun đàn hồi	2,1×105	2,4×105	2,65×105	2,9×105	3,1×105	3,3×105	3,6×105



Trị số trong bảng nhân với hệ số điều kiện làm việc m_b.

– Cột được đổ theo phương đứng, có cạnh lớn của tiết diện < 30cm : m_b = 0,85.

– Kết cấu đổ theo phương đứng, mỗi lớp đổ dày > 1,5m m_b = 0,9.

– Kết cấu chịu trực tiếp bức xạ mặt trời trong vùng khô nóng m_b = 0,85.

– Trong các điều kiện bình thường m_b = 1,0



2. Hệ số tính đổi kết qủa cường độ nén các viên mẫu bê tông

có kích thước khác với mẫu chuẩn 150mm x 150mm x 150mm.

Stt	Hình dáng và kích thước mẫu	Hệ số tính đổi
I	Mẫu lập phương	.
1	100 x 100 x 100	0,91
2	150 x 150 x 150	1,00
3	200 x 200 x 200	1,05
4	300 x 300 x 300	1,10
.	.	.
II	Mẫu trụ	.
1	71,4 x 143	1,16
2	100 x 200	1,16
3	150 x 300	1,20
4	200 x 400	1,24
